手动立式测试台供应
发布时间:2015-03-23 15:52:59    浏览量:2027次
单价:200 元/台
最大供货:300 台
型号:SG
发货期限:3天以内发货
来电咨询 15821273198
详细信息
手动立式测试台功能说明:
     上海恒刚仪器仪表有限公司生产销售的手动立式测试台专为HF系列和NK系列推拉力计配备,可组合成不同用途的试验机台,此款手动立式测试台适用各种插拔力、按压力、破坏试验等测试。在显示力值的同时,还可以加装数显标尺,显示其位移量,对不同工件进行相同位移量下的对比测试。

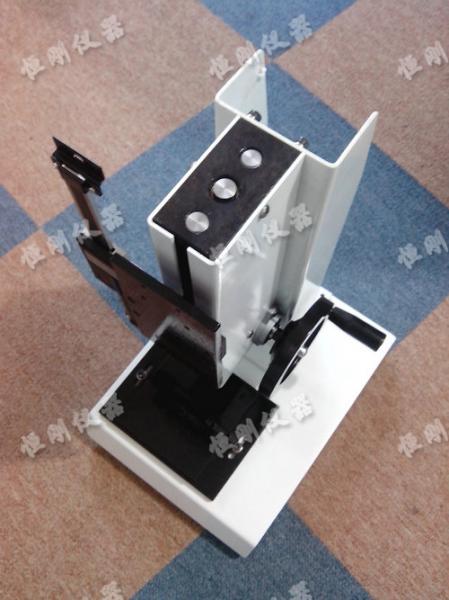

手动立式测试台图片

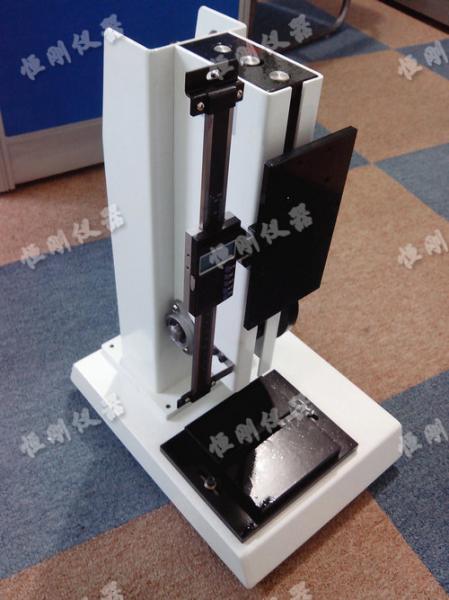

手动立式测试台图片


手动立式测试台规格:
1.机台底座大稳定性好,适合室内桌上测试使用。
2.梯形螺杆转动,侧面手轮加载,操作简单稳定。
3.底座标配的移动平台,可实现左右、前后移动,方便准确装夹。
4.可将本机台安装于桌(台)上使用,使机架更加稳固。
5.配有数显标尺,可随时采集行程数据(SG-S)。
手动立式测试台规格特点:长×宽×高:350mm×260mm×500或700mm行程:180mm额定负荷:500或3000N重量:18kg
手动立式测试台结构图:
手动立式测试台机台及推拉力计安装方法:
1、机台安装方法:   本机台可安装在桌子用。使机台更加稳固,请保证工作台面水平,使测试得到准确的数值。安装时请参考(上图右边)安装。
2、推拉力计的安装方法:
(1)用M4扳手将测力计安装板上4个M4×15的内六角圆柱头螺钉松开,卸下测力计安装板。
 (2)安装HF系列(数显式推拉力计)的推拉力计时,用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40的孔旋入测力计4个M4的螺纹孔内,将测力计安装到测力计安装板上或用十字细丝刀将附件袋里的4枚M3×10的十字槽盘头螺钉穿过测力计内,将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4个M3的螺纹孔。
(3)安装NK系列(指针式推拉力计)的推拉力计时,用十字螺钉卸下,将附件袋里的4枚M3×10的螺钉卸下,将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔,旋入测力计后盖上的4个M3螺纹孔(卸下M3×10的螺钉的螺纹孔)。
(4)安装好推拉力计表后,用M4内六角扳手将测力计安装板重新安装到机架上面。根据所需测试的样品特点,将其机台安装或安放在工作台上合适的位置。旋转测试架侧面的手轮,测力计就能上下平稳移动,完成测试工作。

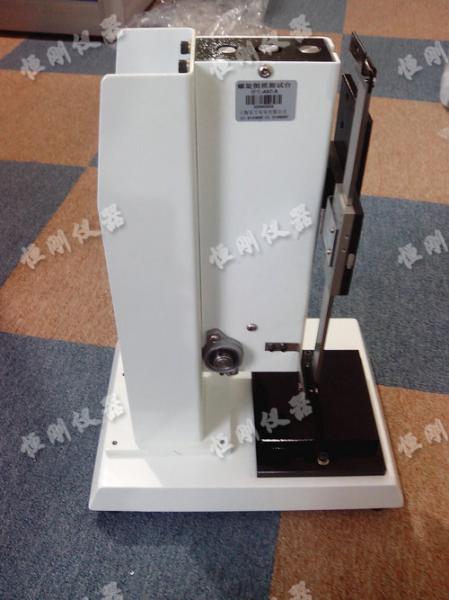

手动立式测试台图片


手动立式测试台日常保养及维护:
1、请勿超载使用,本机架额定负荷为500N。
2、注意日常的工作,保持机台各部件清洁。
3、在使用过程中机台运行滞涩不灵活时,请向机台两侧轴承座上的加油孔内添加少许机油润滑。机台出现故障时请及时联系厂家或销售点(请勿擅自拆卸、修理)。

手动立式测试台图片

友情提示:
首先很感谢您购买我司的产品,在这温馨提醒一下您:
请在确认收货之前请认真查看产品是否有所损坏或者产品质量问题,如果是因为快递原因导致产品损坏请不要签收,尽快与我们联系。
若是因为产品质量问题请在收到货物24小时内与我们联系,请务必使用摄像头或者相机提供清晰的图片,说明故障和问题,我们保证及时为您处理。
最后祝您购物愉快!
