表盘式手动扳手0-100N.m
发布时间:2016-06-17 10:17:17    浏览量:1402次
单价:300 元/SGACD
最小起订:1 SGACD
最大供货:200 SGACD
型号:SG
发货期限:3天以内发货
来电咨询021-60515838
详细信息
表盘式手动扳手0-100N.m

表盘式手动扳手产品介绍:
   恒刚SGACD系列表盘式手动扳手主要功能是利用指针将被测螺帽、螺栓等紧固件扭矩值直观的再表盘上指示出来,并记忆该扭矩值大小,本司表盘式手动扳手由扳手体、弹性元件放大机构和记忆机构等几部分组成,具有精度高、造型美观、使用方便、可靠性好、头部可更换等特点。

   该表盘式手动扳手广泛应用于航天、航空、船舶、汽车、铁路、工程机械、电力等行业,ACD系列表盘式手动扳手左右均可测量扭矩,精度±3%。

表盘式手动扳手使用前说明:
A、旋转表壳或表壳上的旋钮可带动指针旋转,该指针为记忆指针,称被动指针或从动指针;和机芯联接的指针为工作指针,亦称主动指针。
B、使用本产品应根据紧固件的强度等级和扭矩值要求选用合适量程的规格和型号,不应超范围使用。 手动扳手使用前需调整零位:
A、右旋使用时:顺时针旋转表盖上的旋钮,使记忆指针与主动指针指向刻度盘的零位刻线。
B、左旋使用时:逆时针旋转表盖的的旋钮,使记忆指针与主动指针靠紧,且主动指针指向刻度盘的零位刻线。
表盘式手动扳手使用时注意: 将指针扳手的方榫与紧固件对接(根据需要可直接对接,也可通过转接套筒对接),然后缓慢平稳地施加扳拧力,直至记忆指针指向所需的扭矩值。
表盘式手动扳手使用结束后: 表盘式手动扳手停止施力后,主动指针在弹性元件和机芯扭簧的作用下自动回复零位,记忆指针仍停留在指示的刻度上,并准确读出扭矩值。旋转表盖上的旋钮,使记忆指针也回复到零位,可进行下一次使用。


表盘式手动扳手0-100N.m

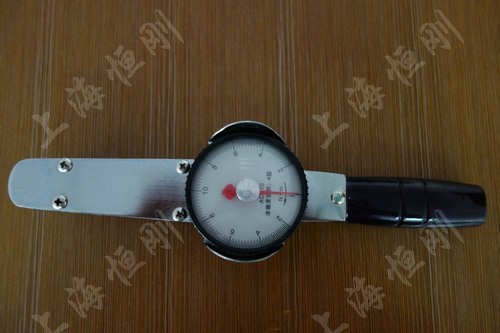

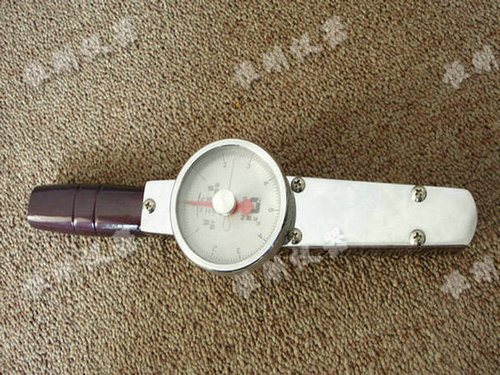

表盘式手动扳手图片

表盘式手动扳手图片


表盘式手动扳手图片


表盘式手动扳手图片


表盘(指针)扭力扳手规格型号

序号               NO 产品型号
(Model)
测量范围
(N.m
分度值
(N.m
   长度
(mm
 重量
(KG
 方榫
(in
01 SGACD-3 0~3 0.03 310 0.8 1/4
02 SGACD-5 0~5 0.05 310 0.8 1/4
03 SGACD-10 2~10 0.1 310 0.8 1/4
04 SGACD-30 0~30 0.3 310 0.8 3/8
05 SGACD-50 0~50 0.5 310 0.85 1/2
06 SGACD-100 0~100 1 310 0.85 1/2
07 SGACD-200 40~200 2 610 2.2 1/2
08 SGACD-300 60~300 3 640 2.5 1/2
09 SGACD-500 100~500 5 900 3.5 3/4
10 SGACD-750 150~750 7.5 920 3.8 3/4
11 SGACD-1000 200~1000 10 940 4 3/4
12 SGACD-2000 400~2000 20 1500 8 1
13 SGACD-3000 600~3000 40 1600 12 1
14 SGACD-4000 800~4000 40 2000 13 1 -1/2


以上图片是SGACD0-100N.m表盘式手动扳手外形图片,感兴趣的用户可以了解一下其它量程的外形图。

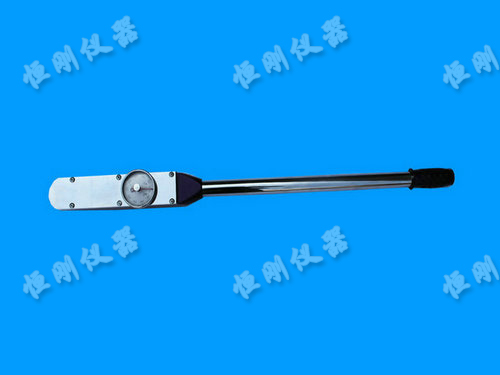

200-750N.m表盘式手动扳手外形图

200-750N.m表盘式手动扳手外形图

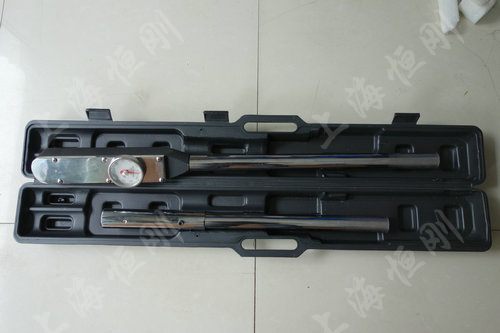

1000N.m以上表盘式手动扳手外形图

1000N.m以上表盘式手动扳手外形图
